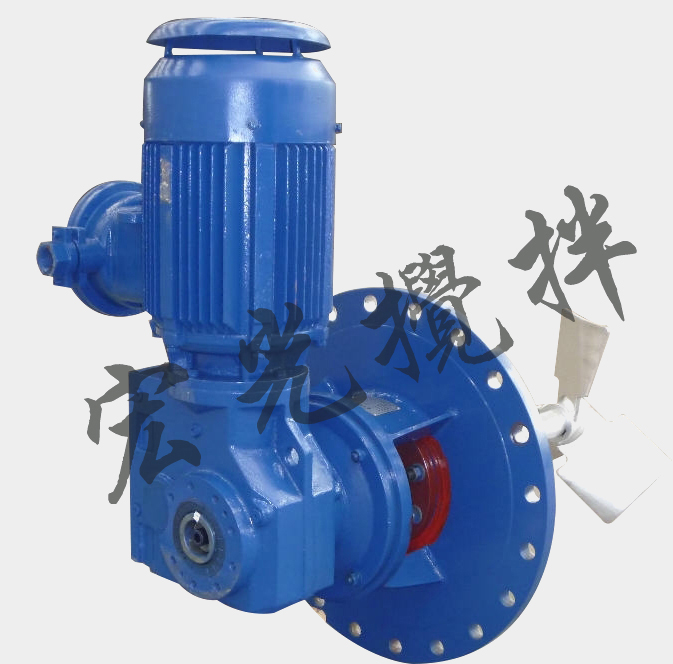

側入式齒輪攪拌機
一、側入式齒輪攪拌機概述
側入式齒輪攪拌機是將攪拌裝置安裝在設備筒體的側壁上，攪拌機上的攪拌器通常采用軸流型，以推進式攪拌器為多，在消耗同等功率情況下，能得到好的攪拌效果，功率消耗為頂攪拌的1/3～2/3，成本為頂攪拌的1/4～1/3。轉速可在200～750r/min。
廣泛應用于重油、汽油等石油制品勻質攪拌或原油貯罐、潤滑油貯罐、食用油貯罐以及一些易燃的新能源罐體等場所，在大型貯罐上聯組使用，可以獲得好的攪拌效果和經濟效益。
CLJ型側入式攪拌機使用工作壓力0~0.4MPa，工作溫度≤110，軸封型式分填料密封和機械密封兩種，一般適用于無固體顆粒液體的攪拌密封。如液體中帶有固體顆粒，選用時請向本公司咨詢。
二、產品特點
1）傳動環節少，機械效率高，結構緊湊，運行平穩；
2）占地面積小，處理量大，能耗低、噪音低；
3）安裝、運行、維護費用低；
4）替換機械密封時無需排放物料；
5）可在要求的混合時間內達到一定的攪拌強度，滿足混合速度快、均勻、充分等要求，且水頭損失小，并可適應水量的變化以適用于各種介質容量的攪拌。
三、構造及工作過程

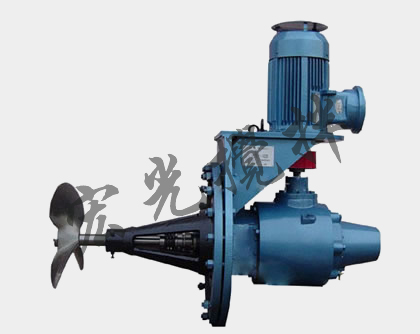

CLJ型側入式皮帶攪拌機由電機、林森齒輪、齒輪箱、機架、機械密封、堵漏裝置、攪拌軸、攪拌器等組成。根據密封方式可分為：A型：機械密封，B型：填料密封，C型：其它密封方式，可適用于不同密封要求的場合。安裝方式為臥式安裝，也可根據現場工藝條件調整安裝方式。
驅動裝置采用普通電機或防爆電機直接或間接通過圓柱齒輪、擺線針輪減速機的驅動裝置主軸，通過聯軸器與攪拌軸聯接。攪拌軸由雙向推力軸承和水潤滑滑動軸承支承，具有足夠的強度和剛度，并具有好的穩定性。

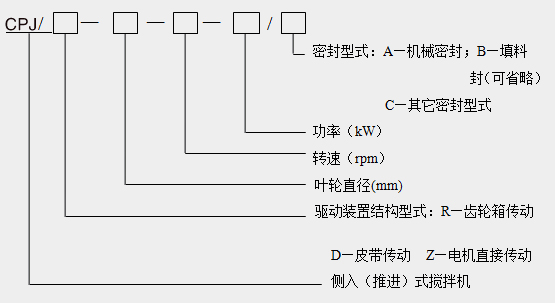

四、型號表示方法
五、側入式皮帶盤攪拌參數
型號標記方法
CJJ型號標記及示例：
CJJ：側入式攪拌機型號
T：軸封型式代號（填料密封注T，機械密封注M）
S1：接液部位材料代號 |
 |
CJJ 側入式攪拌機主要參數及尺寸
|
攪拌機型號 |
電機功率
(Kw) |
攪拌機轉速
（r/min） |
攪拌器徑
Dj |
安 裝 外 型 及 尺 寸 |
攪拌容量
(m3) |
重量
(Kg) |
|
D1 |
D2 |
D3 |
C |
f |
n-Ø |
L |
H |
B |
|
CJJ 40-2 |
1.5 |
240 |
400 |
540 |
495 |
463 |
28 |
2 |
16-Ø22 |
600 |
560 |
820 |
15～30 |
320 |
|
CJJ 40-4 |
4 |
350 |
400 |
540 |
495 |
463 |
28 |
2 |
16-Ø22 |
600 |
560 |
840 |
40～80 |
340 |
|
CJJ 55-6 |
5.5 |
215 |
600 |
755 |
705 |
667 |
36 |
2 |
20-Ø26 |
750 |
650 |
965 |
50～100 |
450 |
|
CJJ 55-8 |
7.5 |
320 |
500 |
645 |
600 |
568 |
32 |
2 |
20-Ø22 |
625 |
650 |
965 |
80～150 |
450 |
|
CJJ 65-11 |
11 |
250 |
600 |
755 |
705 |
667 |
36 |
2 |
20-Ø26 |
750 |
750 |
1150 |
150～250 |
680 |
|
CJJ 80-15 |
15 |
220 |
700 |
860 |
810 |
772 |
40 |
5 |
24-Ø26 |
880 |
800 |
1220 |
200～300 |
910 |
備注：
1、表中重量為約重，不含懸掛或地腳支撐的重量
2、電機和尺寸根據用戶的物料特性及實際情況來定
3、當容器壁厚太薄時，強度不夠，請使用懸掛、 地腳支撐等輔助加固措施
4、表中數據只做參考用
